Rectificadora de Cigüeñales

Change Language to English


Rectificadora de Cigüeñales Modelo - H-40, 200" (5000 mm)

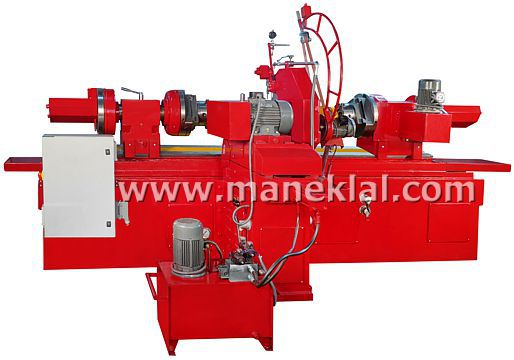

con Translación Automática Hidráulica a la mesa (Accesorio Opcional)

Presentaciones:

- Las maquinas probadas según estándares Internacionales y estándares de la India 'ISI'.
- Las fundiciones bien sazonados para asegurar precisión consistente durante la vida entera de la maquina.
- Los ejes del cabezal porta-muelas, el cabezal porta-piezas y el cabezal móvil hechos en acero especial endurecido y afilado para dar un molido preciso al cigüeñal y una vida larga a la maquina.
- Cojinete angular de buena calidad usado en el cabezal porta-muelas, el cabezal porta-piezas y el cabezal móvil.
- Engranajes en acero de aleación hechos sobre una fresa madre generadora de engranajes.
- Sistema de lubricación suministrada en el cabezal porta-muelas para asegurar una vida larga de las bujes de Bronce Fósforo y el eje.
- La mesa ahusada ayuda en circulación del enfriador


Rectificadora de Cigüeñales Modelo - H-30, 150" (3750 mm)
con Translación Automática (mecánica) a la mesa (Accesorio Opcional)

Especificaciones:

MODELO:

H-24

H-49

H-25

H-26

H-27

H-28

H-48

H-29

H-30

Tamaño (en pulgadas):

40"

48"

60"

72"

84"

90"

104"

120"

150"

Distancia máx. entre puntos (mm):

1000

1200

1500

1800

2100

2250

2600

3000

3750

Distancia máxima entre platos (mm):

900

1100

1400

1700

2000

2150

2500

2900

3600

Peso máximo del Cigüeñal (kilo):

50

60

80

100

125

150

200

300

700

Volteo sobre la mesa (mm):

400

400

500

500

650

650

650

660

965

Carrera máxima (mm):

175

175

225

225

280

280

280

280

400

Alto de los centros sobre la mesa (mm):

212,5

212,5

262,5

262,5

337,5

337,5

337,5

342,5

508

Velocidades del husillo porta-piezas (RPM):

27-41-61

27-41-61

27-41-61

27-41-61

27-41-61

27-41-61

18-27-41

18-27-41

18-27-41

Velocidades de muela (RPM):

1000

950

950

950

750

750

750

700

650

Avance de la mesa por vuelta del volante (mm):

10

10

10

10

10

10

10

10

10

Avance del cabezal porta-muelas por vuelta del pequeño volante (mm):

0,125

0,125

0,125

0,125

0,125

0,125

0,125

0,125

0.125

Avance del cabezal porta-muelas por vuelta del gran volante (mm):

6,25

6,25

6,25

6,25

6,25

6,25

6,25

6,25

6.25

Muela diámetro x ancho (mm):

600 x 22

650 x 25

650 x 25

650 x 25

800 x 25

800 x 25

800 x 25

800 x 25

915 x 38

Orificio Central de la muela (mm):

150

200

200

200

200

200

200

200

305

Recorrido del manguito del cabezal móvil (mm):

50

75

87,5

87,5

87,5

87,5

87,5

75

--

Motor del cabezal porta-muelas (HP):

3

3

5

5

7,5

7,5

7,5

7,5

10

Motor del cabezal porta-piezas (HP):

1

1

1

1

2

2

2

2

2

Motor de la bomba de refrigeración (HP):

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0.1

Bomba de refrigeración (Litros / min.):

18

18

18

18

18

18

18

18

18

Longitud total de la maquina (mm):

2550

3000

3400

3700

4300

4500

4900

6000

7500

Ancho total de la maquina (mm):

1550

1550

1650

1650

1825

1825

1825

1980

2000

Altura total de la maquina (mm):

1500

1500

1500

1500

1600

1600

1600

1625

1980

Espacio del Trabajo (L x W) (mm):

4000 x 2500

4500 x 2500

5400 x 2800

6000 x 2800

6500 x 3250

7150 x 3250

7500 x 3250

9150 x 3250

11250 x 3500

Peso Neto Aproximado (kilo):

2700

3000

4000

4200

5000

5100

5500

7000

8500

Peso Bruto Aproximado (kilo):

3500

3800

5000

5200

6300

6500

7000

8500

11000

Dimensiones del transporte (L x W x H) (mm):

2750 x
1650 x 1600

3200 x
1650 x 1600

3550 x
1800 x 1750

3750 x
1800 x 1750

4450 x
2025 x 1850

4450 x
2025 x 1850

4750 x
2025 x 1850

5900 x
2100 x 1900

7700 x
2200 x
2200

Volumen del transporte (m3):

7,50

8,50

11,00

12,00

16,50

16,65

17,50

23,55

36.30

NOTA: Ofrecemos también Rectificadoras Modelo: H-33 de 160" (4000 mm), H-35 de 180" (4500 mm) y H-40 de 200" (5000 mm)


VIDEO DE LA CIGÜEÑALERA H-25 (1500 mm)


VIDEO DE LA
CIGÜEÑALERA H-27 (2100 mm)

VIDEO DE LA
CIGÜEÑALERA H-40 (5000 mm)


Rectificadora de Cigüeñales Modelo - H-29, 120" (3000 mm)
con Translación Automática (mecánica) y Tablero Eléctrico (Accesorios Opcionales)

Equipo Estándar:
Instalación completa eléctrica tropicalizada, con motores (para cabezal porta-muelas, cabezal porta-piezas y bomba de refrigeración) para corriente trifásico de 220, 380, 400 ó 440 V, 50 ó 60 periodos. Otras tensiones bajo demanda.
1. Galga centradora en V para los cigüeñales, con reloj indicador.
1. Un sistema de preparación comprendiendo dos cabezales desplazables con platos (mandriles) universales.
2. Lunetas Fijas.
1. Perfilador de muelas, para perfilado de frente y lateral, y perfilado de radios.
1. Herramienta de perfilado de diamantes.
1. Muela y su brinda porta-muelas.
1. Mandril para equilibrado de muelas.
1. Sistema de refrigerante incluyendo un depósito.
1. Juego de contrapesos.
1. Juego de protecciones contra salpicaduras.

Galga centradora en V

Luneta Fija

Mandril para equilibrado de muelas

Perfilador de muelas de radios

Perfilador de muelas lateral

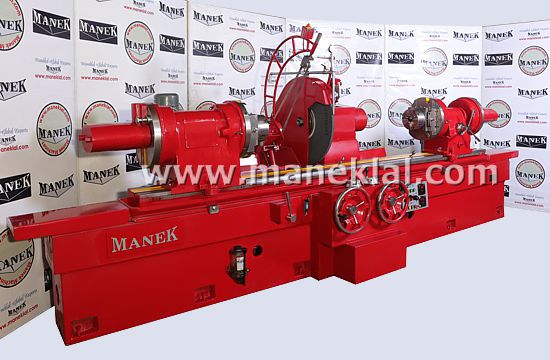

Rectificadora de Cigüeñales Modelo - H-27, 84" (2100 mm)
