Enderezadora para Tubos

Change Language to English

PRESENTACIONES:

- La máquina consta de seis / diez rodillos en parejas
- Los rodillos se ajuste angularmente al tubo con rapidez y facilidad para asegurar un contacto perfecto con el tubo sobre el máximo perfil del rodillo
- Ajuste muy fácil para diferente tamaños de tubos
- Todos rodillos impulsados por dos motores eléctricos idénticos
- Máquina proporcionada con indicadores para el ajuste vertical y angular de los rodillos
- Máquina disponible con opciones de Velocidad Fija y Velocidad Variable


Para obtener los mejores resultados, las guías de entrada y salida debe estar correctamente diseñados porque los tubos gira a velocidades muy altas y deben estar controladas antes de y después de enderezar


Modelo: SE-33 con 6 Rodillos

Modelo: SE-35 con 6 Rodillos

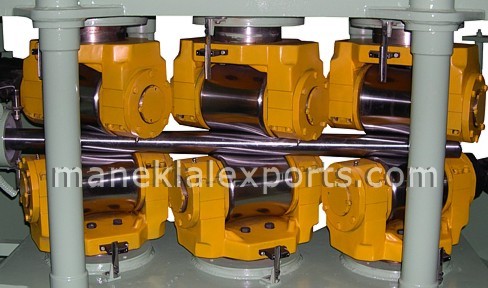

RODILLOS: Fabricados en acero de liga, Endurecidas, Afiladas en el perfil hiperbólica. Perfil Hiperbólica diseñada para aceptar una gama amplia de diámetros de tubos

PORTADORES DE RODILLOS: Diseñados para estabilidad máxima de rodillos, también cuando extendidos totalmente

ACCIONAMIENTO PRINCIPAL: Transmisión a los rodillos por dos cajas de engranajes totalmente encerradas, cada con tres o cinco husillos, conectados con uniones universales. Rodillos superiores y inferiores impulsados independientemente. Engranajes espiral fabricados en acero de liga, endurecidas y afiladas. Motores conectados al husillo de las cajas de engranajes por acoplamiento flexible / bandas en ‘V’

GUÍAS DE ENTRADA: Guías de entrada fabricadas de Elastómero proporcionadas para la gama entera.

GUARDIAS: Guardias transparentes de Perspex proporcionados en frente de los rodillos.

TABLERO DE CONTROL: Para tener todos controles para trabajar la maquina en un sitio.

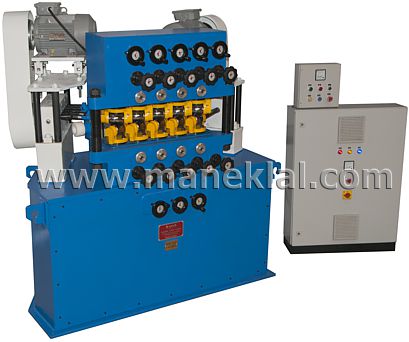

Modelo: SE-15 con 10 Rodillos y Equipo Opcional: Relojes para Ajusto hacia Arriba y hacia Abajo


Modelo: SE-15 con 10 Rodillos y Equipo Opcional: Relojes para Ajusto hacia Arriba y hacia Abajo

Especificaciones:
Modelo  SE-10  SE-15  SE-20  SE-25  SE-31  SE-32  SE-33  SE-36  SE-40
Capacidad Normal (Diámetro exterior del Tubo) (mm):  1.5 - 8  3 - 13  4.5 - 16  6 - 25  8 - 40  13 - 65  20 - 100  25 - 125  30 - 150
Espesor máximo del tubo (mm):  1.5  2.5  2.5  3.2  4.5  6  8  8.5  9.5
Numero de Rodillos: 6 o 10 6 o 10 6 o 10 6 o 10 6 o 10 6 o 10 6 o 10 6 o 10 6 o 10
Enderezado con maquina de 6 rodillos: 1:1000 o mejor 1:1000 o mejor 1:1000 o mejor 1:1000 o mejor 1:1000 o mejor 1:1000 o mejor 1:1000 o mejor 1:1000 o mejor 1:1000 o mejor
Enderezado con maquina de 10 rodillos: 1:3000 1:3000 1:3000 1:3000 1:3000 1:3000 1:3000 1:3000 1:3000
Diámetro máximo admitido (mm):  8  13  20  32  45  75  115  140  165
Espesor máximo con tubo de Diámetro máximo (mm):  1.5  2.5  2  2.5  3.5  4.5  6.5  6.5  7
Velocidad de Trabajo con Maquina de Velocidad Fija (m/min):   18  36  36 30 30 30 30 30 30
Velocidad de Trabajo con Maquina de Velocidad Variable (m/min): 0 - 18 0 - 36 0 - 36 0 - 30 0 - 30 0 - 30 0 - 30 0 - 30 0 - 30

Nota: Capacidades mencionadas arriba basada sobre material con resistencia a punto cedente no sobrepasando 32 kg/mm2 y para consejo general
- Ofrecemos maquinas con capacidades mayores contra necesidad especifica


Modelo: SE-36 con 6 Rodillos


Modelo: SE-40 con 6 Rodillos


Tablero de Control


Tablero de Control


Modelo: SE-10 con 10 Rodillos


VIDEO DE LA ENDEREZADORA DE TUBOS: SE-15 con Relojes Opcionales

VIDEO DE LA ENDEREZADORA DE TUBOS: SE-40

VIDEO DE LA ENDEREZADORA DE TUBOS: SE-36

VIDEO DE LA ENDEREZADORA DE TUBOS: SE-33

VIDEO DE LA ENDEREZADORA DE TUBOS: SE-35

VIDEO DE LA ENDEREZADORA DE TUBOS: SE-15

VIDEO DE LA ENDEREZADORA DE TUBOS: SE-10

Guías de Entrada suministradas con las maquinas Enderezadoras de Tubos


Modelo: SE-15 con 10 Rodillos

Modelo: SE-20 con 6 Rodillos


Modelo: SE-30 con 6 Rodillos



Accesorio Opcional: Alimentador con Rollos Cruzados en la Entrada

JUEGO DE RODILLOS PARA ENDEREZAR: Suministramos Rodillos de Perfil Hiperbólico para Enderezar por máquinas de cualquier Marca
