Máquina Afiladora Universal / Afiladora de Brocas /
Rectificadora Universal de Herramientas y Fresas

Change Language to English

Afiladoras Modelo: UTCG-80 / 87 / 92 Afiladoras Modelo: UTCG-255 / 270

Afiladoras Modelo: UTCG-80 / 87 / 92

Top

Presentaciones:
- Una máquina versátil capaz de afilar una amplia gama de herramientas como fresas, fresas en espiral, sierras de corte de metal, cortadores laterales y frontales, escariadores, macho de tarraja, etc. y con accesorios opcionales adecuados herramientas de torno, fresas de espiga, fresas de forma, etc.
- Motor de cabeza de rueda totalmente cerrado con husillo de doble extremo. Se puede montar un adaptador de rueda estándar y uno extendido en cualquier extremo. Una rueda de copa y una rueda de plato suministradas con la máquina.
- El husillo funciona a 2800 rpm y se controla mediante un interruptor de inversión.
- La cabeza de rueda está montada en una placa base grabada que puede girar 360o y puede sujetarse en cualquier posición.
- La columna de hierro fundido se puede ajustar verticalmente mediante un volante y se puede agarrar en cualquier posición. El movimiento se controla con precisión por medio de un disco de micrómetro montado por fricción.
- La mesa de trabajo superior tiene una ranura para fijar el soporte de herramientas, etc. y también para la ubicación precisa de los cabezales de centro flojos. Está graduado a ambos lados de la cero y puede girar 180o. Provisión hecha para ajuste cónico en pulgadas por pies.
- Movimiento longitudinal de la mesa por un piñón de cremallera operado por un mango o, si es necesario, por presión manual.
- Mesa ubicada sobre guias 'V' y Plano, mecanizadas con precisión, equipada con topes ajustables para limitar el movimiento de la mesa.
- Movimiento transversal controlado con precisión por un volante equipado con un disco de micrómetro montado por fricción.


Especificaciones
:

Modelo: UTCG-80 UTCG-87 UTCG-92
Volteo sobre la mesa (diámetro) (mm): 230 305 350
Distancia máxima entre centros (mm): 305 560 660
Movimiento longitudinal de la mesa (mm): 305 510 610
Movimiento transversal de la mesa (mm): 200 205 255
Dimensiones de la Mesa (mm): 530 x 142 805 x 156 1015 x 156
Ancho de ranura en 'T' (mm): 10 12 12
Centro de piedra / muela sobre la mesa (mm): 280 330 350
Giratorio de Mesa: 90o 90o 90o
Giratorio de Cabezal: 360o 360o 360o
Velocidad de husillo de rectificar (rpm): 2800 2800 2800
Motor (HP): 1.0 1.0 1.0
Área ocupada (mm): 900 x 750 1120 x 920 1500 x 950
Altura de la máquina (mm): 1500 1680 1500
Peso Neto / Bruto (kg): 500 / 700 800 / 1000 950 / 1200
Dimensiones (m): 1.3 x 1.4 x 1.6 1.4 x 1.5 x 1.7 1.5 x 1.6 x 1.8
Volumen de Embarque (m3): 3.0 3.5 4.5

Accesorios Estándar: Juego de cabezales de centro flojos, soporte de trabajo universal compuesto, soporte universal de dientes, tornillo de afilado de herramientas, muela / piedra tipo platos (6" x 1.5", con diámetro interior de 1"), muela / piedra tipo copa (4" x 2", con diámetro interior de 1"), juego de herramientas

Accesorios Opcionales: Accesorio para rectificar fresa madre (macho maestro de roscar), accesorio para rectificar peine para machos, accesorio para rectificar en radio, accesorio para rectificar taladro de 1/2", accesorio para rectificar taladro de 1/2" a 1-1/2", accesorio para rectificar macho de tarraja (con plato autocentrante), accesorio de indexación con mandril de 3 mordazas, accesorio de sujeción de collar, accesorio para rectificar cilíndrico



VIDEO DE LA AFILADORA MODELO: UTCG-87


Afilado de Escariadores entre Centros

Cabezal de Corte Universal

Accesorio para Rectificar Taladro

Accesorio de Sujeción de Collar

Accesorio para Eectificar Macho de Tarraja (con plato autocentrante)

Accesorio para Rectificar en Radio

Accesorio para Rectificar Fresa Madre (macho maestro de roscar)

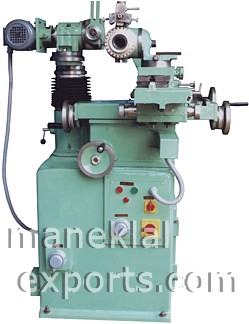

Afiladoras Modelo: UTCG-255 / 270

Top

Presentaciones:
- Husillo de Muela fabricado de Acero de Liga y afilado con precisión, corre en rodamientos especiales antifricción y en grasa.
- El husillo puede tomar fácilmente  árboles intercambiables.
- Acceso fácil a los controles. Control Doble (UTCG-255) / Triple (UTCG-270) a movimientos de la mesa. La mesa corre sobre rodillos para dar una control precisa y positiva.
- Columna del Porta-Muela de diámetro largo para no tener vibraciones. La parte descubierto protegido contra polvo con guardias telescópicas tipo fuelles



Especificaciones:

Modelo: UTCG-255 UTCG-255/RB UTCG-270 UTCG-270/RB
Volteo sobre la mesa (dia.) (mm): 255 350 270 360
Alto de los centros (mm): 125 170 (125 + 45 mm Bloque Elevador) 130 175 (130 + 45 mm Bloque Elevador)
Distancia entre los dos Contrapuntos (mm): 480 480 740 740
Distancia entre Cabezal y Contrapunto (mm): 370 370 600 600
Superficie útil de la Mesa (mm): 700 x 125 700 x 125 990 x 135 990 x 135
Movimiento Longitudinal de la Mesa (mm): 380 380 500 500
Movimiento Trasversal de la Mesa (mm): 200 200 230 230
Carrera Vertical de la Porta-Muela (mm): 270 270 270 270
Giratorio de la Mesa: 45o en los dos lados 45o en los dos lados 45o en los dos lados 45o en los dos lados
Ajusto Fino: 9o en los dos lados 9o en los dos lados 9o en los dos lados 9o en los dos lados
Giratorio de la Porta-Muela - Eje Horizontal: 350o 350o 350o 350o
Giratorio de la Porta-Muela - Eje Vertical (Inclinación): 90o en los dos lados 90o en los dos lados 25o en los dos lados 25o en los dos lados
Count min. de la rueda para carrera transversal y vertical (mm): 0.02 0.02 0.02 0.02
Velocidad del Eje Rectificador (rpm): 3400 / 5000 3400 / 5000 3400 / 5000 3400 / 5000
Máx. Diámetro x Ancho de la Muela (mm): 175 x 20 175 x 20 175 x 20 175 x 20
Motor: 0.75 HP 0.75 HP 1.00 HP 1.00 HP
Peso Neto / Bruto (kilos): 500 / 700 550 / 800 1000 / 1400 1000 / 1400
Dimensiones (m): 1.1 x 1.3 x 1.4 1.1 x 1.3 x 1.4 1.7 x 1.3 x 1.8 1.7 x 1.3 x 1.8
Volumen del Embarque (m3): 2.0 2.0 4.0 4.0

Accesorios Estándares: Motor, Cabezal, Un par de Contrapuntas, Manguitos Reductores para Cabezal (MT 3, 2 y 1 con UTCG-255 / MT 4, 3, 2 y 1 con UTCG-270), Perfilador de muelas con diamante, Guarda-Ruedas, Accesorio para ajustar Alto de Centro, Porta-Muelas, Juego de Rests para Dedos, Accesorio para ajustar ángulo de espacio libre con Portador (para la contrapunta izquierda), Juego de llaves.

Accesorios Opcionales:
1. Accesorio para rectificar Cilindro
2. Accesorio para rectificar Interior
3. Morsa de Maquina-Herramienta Universal en 3-sentidos con mandíbula de 4"
4. Accesorio Perfilador en Radios (cóncavo o convexo)
5. Luneta Fija de Tres Puntas
6. Accesorio para rectificar Fresa Cortadora de Frente
7. Accesorio para rectificar Fresa Cortadora de Engranaje
8. Accesorio para Rectificar Espiral y Fresa Madre
9. Accesorio para Rectificar en Radio
10. Accesorio para Rectificar Escariador Largo
11. Accesorio para Rebajar Radio para Machos, Matrices y Cortadoras
12. Accesorio para Rectificar de Rebajo Axial / Radial  Combinado para Taladros Escalonadas y Cortadoras de Forma
13. Accesorio para Rectificar Puntas de Taladros
14. Accesorio Perfilador de Muela en Radio / Angular montado sobre el Cabezal
15. Accesorio para Boquilla de Quijadas convergentes
16. Collares
17. Accesorio para Graduar Positivo
18. Equipo para Enfriador con bomba y salpicadero
