Máquina para Corrugar Papel / Cartón de alta velocidad, tipo oblicuo, frente simple

Top



Presentaciones:

- Los rodillos de corrugacion están minuciosamente terminados y montados en rodamientos, para dar una impresión perfecta a los cartones corrugados
- La ajuste de los rodillos de corrugacion es solo a un lado.
- Viene con un motor para mantener la rotación de los rodillos de encolado para agitar el pegamento mientras la unidad de encolado está desconectada de los rodillos de corrugacion.
- Se proporciona una ducha de vapor para la formación perfecta de las flautas.
- Viene con el soporte motorizado y autocargador para el rollo de papel
- Cuenta con un sistema de lubricación centralizada.
- Ofrecemos también máquinas de alta velocidad con calentamiento de vapor en lugar de calentamiento eléctrico, con una producción de 80 m/min.


Especificaciones
:

Modelo: PCM-45 PCM-48 PCM-52 PCM-62 PCM-64 PCM-72 PCM-80
Tamaño de la Máquina: 45" / 1125 mm 48" / 1200 mm 52" / 1300 mm 62" / 1575 mm 64" / 1625 mm 72" / 1825 mm 80" / 2025 mm
Diametro de Rodillo: 10" / 250 mm 10" / 250 mm 10" / 250 mm 10" / 250 mm 10" / 250 mm 10" / 250 mm 10" / 250 mm
Velocidad de Produccion: 35 m/min 35 m/min 35 m/min 35 m/min 35 m/min 35 m/min 35 m/min
Motor: 5 HP 7.5 HP 7.5 HP 10 HP 10 HP 15 HP 15 HP
Carga de Calentamiento Aprox.: 21 kW 25 kW 30 kW 36 kW 42 kW 48 kW 48 kW
Peso Neto Aprox.: 3500 kg. 4000 kg. 4500 kg. 5000 kg. 5500 kg. 7500 kg. 8000 kg.
Volumen de Embarque: 9 m3 10 m3 11 m3 13 m3 14 m3 16 m3 18 m3

Soporte Motorizado y Autocargador
para el Rollo de Papel

Accesorios Estándar: Un juego de rodillos para hacer flautas estándar ("A", "B" o "C"), Calentador, Soporte Motorizado y Autocargador para el Rollo de Papel, Contador de Impulsos y material eléctrico

Accesorios Opcionales: Juego adicional de rodillos para hacer otros tipos de flautas, Juego adicional de rodillos para hacer microcorrugación (flauta 'E')




VIDEO DE LA CORRUGADORA DE CARTON MODELO: PCM-52


Máquinas Automáticas de Corte de Hojas Rotativas / Cortador de Papel - de Rollos a Hojas

Top



Presentaciones:

- Esta máquina funciona En Línea con la máquina corrugadora de papel / cartón
- En lugar de enrollar la hoja corrugada y rebobinarla y cortarla por separado, con esta máquina las hojas se corten en línea.
- Evita la necesidad de mano de obra innecesaria de 2 a 3 personas.
- Viene con AC Frequency Drive para variar y sincronizar la velocidad con la de la máquina corrugadora de papel / cartón.


Especificaciones:

Modelo: RSC-54 RSC-64 RSC-69 RSC-74
Tamaño de la Máquina: 54” / 137 cm 64” / 162 cm 69” / 175 cm 74” / 188 cm
Longitud mínima de corte: 16” (405 mm) 16” (405 mm) 16” (405 mm) 16” (405 mm)
Motor: 2 HP 2 HP 2 HP 3 HP
Peso Neto Aprox.: 1200 kg. 1400 kg. 1600 kg. 1800 kg.
Volumen de Embarque: 4 m3 4.5 m3 5 m3 5.5 m3


Accesorios Estándar: Juego de engranajes de cambio para cortar diferentes longitudes, motor, variador de velocidad para regulación de velocidad, polea y bandas en "V"



Ranuradora Excéntrica

Top



Propósito:

El ranurado y el corte de esquinas se realizan simultáneamente en esta máquina.
Es capaz de ranurar varias hojas en un solo golpe. La distancia entre dos ranuras y la profundidad de las ranuras es ajustable.
Se proporcionan dos guías para facilitar la alimentación y las para dimensiones correctas.

Especificaciones:

Modelo: ES-65 ES-75 ES-85  ES-95 ES-105
Tamaño de la Máquina: 65” / 165 cm 75" / 190 cm 85” / 215 cm 95” / 241 cm 105” / 266 cm
Distancia mínima entre Eanuras: 14" 17" 18" 18" 18"
Ancho de Esquina: 3.5" 3.5" 3.5" 3.5" 3.5"
Motor: 2 HP 3 HP 3 HP 5 HP 5 HP
Peso Neto / Bruto Aprox.: 1200 / 1500 kg. 1400 / 1750 kg. 1600 / 2100 kg. 1800 / 2300 kg. 2000 / 2500 kg.
Volumen de Embarque: 5.5 m3 6 m3 6.5 m3 7 m3 8 m3


Accesorios Estándar: 3 Cabezales para Eanurar, Una Cabezal para Cortar Esquinas, Motor, Polea y Bandas en 'V'


Máquina giratoria cortador y copador con cuatro barras / máquina cortadora y marcadora de carton

Top



Propósito:

La máquina se utiliza para plegar / copar y cortar simultáneamente.
Viene con dos pares de ejes.
El par delantero es con matrices de corte y el par trasero es con matrices de plegado / copar.
El eje inferior de cada par se puede subir o bajar mediante una rueda lateral giratoria.
Para facilitar la alimentación se proporcionan dos guías.


Especificaciones
:

Modelo: RCC-65 RCC-75 RCC-85 RCC-95 RCC-105 RCC-120
Tamaño de la Máquina: 65” / 165 cm 75" / 190 cm 85" / 216 cm 95” / 241 cm 105” / 266 cm 120” / 305 cm
Velocidad: 3 rpm 3 rpm 3 rpm 3 rpm 3 rpm 3 rpm
Motor: 1.5 HP 2 HP 2 HP 3 HP 3 HP 5 HP
Peso Neto / Bruto Aprox.: 1100 / 1500 kg. 1300 / 1800 kg. 1500 / 2000 kg. 1700 / 2200 kg. 1900 / 2400 kg. 2100 / 2600 kg.
Volumen de Embarque: 4 m3 5 m3 6 m3 7 m3 8 m3 9 m3
Accesorios Estándar:

4 Juegos de Matrices para Cortar, 4 Juegos de Matrices para Copar / Plegar, Motor, Polea y Bandas en 'V'

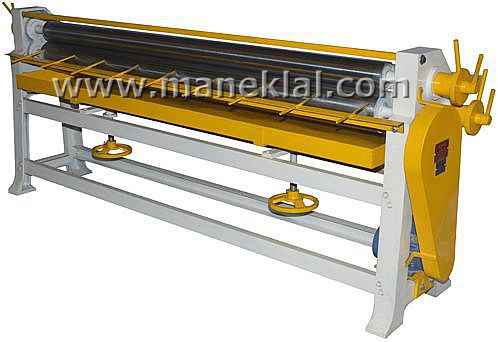

Máquina Encoladora de Cartón / Máquina Pegadora de hojas

Top



Propósito:

La máquina Encoladora es útil para engomar el lado corrugado del cartón y para pegar el cartón para hacer cartón de 3-5-7 Capas (Ply).


Especificaciones
:

Modelo: SPM-45 SPM-55 SPM-65 SPM-72 SPM-85
Tamaño de la Máquina: 45” / 114 cm 55” / 140 cm 65” / 165 cm 72” / 183 cm 85” / 216 cm
Motor: 1 HP 1 HP 1 HP 1 HP 1 HP
Peso Neto / Bruto Aprox.: 400 / 450 kg. 450 / 500 kg. 500 / 550 kg. 600 / 700 kg. 700 / 800 kg.
Volumen de Embarque: 2.0 m3 2.3 m3 2.5 m3 2.8 m3 3.6 m3
Accesorios Estándar:

Motor, Polea y Bandas en 'V'

Cortador Manual de Cartón

Top



Especificaciones:

Modelo: BC-52 BC-65
Tamaño de la Máquina: 52" x 62" / 132 x 157 cm 65" x 70" / 165 x 178 cm
Espacio para trabajar en frente: 18" / 457 cm 18" / 457 cm
Peso Neto / Bruto Aprox.: 600 / 700 kg. 700 / 800 kg.
Volumen de Embarque: 4 m3 5 m3

Accesorios Estándar:
Guías del Frente y de Atrás


Prensa para Hojas

Top



Propósito:

La Prensa de Hojas se utiliza para prensar cartón corrugado. Los cartones encoladas que se procesan en la Máquina Encoladora se apilan en la placa inferior y luego se aplica presión bajando la placa móvil superior.


Especificaciones
:

Modelo: SP-75 SP-85 SP-105
Tamaño de la Máquina: 65" x 75" / 165 x 190 cm 65" x 85" / 165 x 216 cm 65" x 105" / 165 x 266 cm
Motor: 0.5 HP 0.5 HP 0.5 HP
Peso Neto / Bruto Aprox.: 450 / 750 kg. 500 / 800 kg. 600 / 900 kg.
Volumen de Embarque: 3.0 m3 3.5 m3 4.0 m3

Accesorios Estándar:
Motor, Polea y Bandas en 'V'


Máquina de Impresión Flexográfica

Top


Modelo: FPM-72
Impresora de Dos Colores

Propósito:

Para imprimir Papel Kraft y Cartones Corrugados con Uno o Dos Colores.
Impresión clara y precisa con secado instantáneo.


Especificaciones
:

Modelo: FPS-60 FPS-72 FPS-90 FPM-60 FPM-72 FPM-90
Tamaño de la Máquina: 50” x 60” / 127 x 152 cm 52” x 72” / 132 x 183 cm 60” x 90” / 152 x 228 cm 50” x 60” / 127 x 152 cm 52” x 72” / 132 x 183 cm 60” x 90” / 152 x 228 cm
Colores: Un Color Un Color Un Color Dos Colores Dos Colores Dos Colores
Motor: 0.5 HP 0.5 HP 0.5 HP 2.0 HP 2.0 HP 2.0 HP
Peso Neto / Bruto Aprox.: 1000 / 1300 kg. 1200 / 1500 kg. 1700 / 2200 kg. 1500 / 2000 kg. 1800 / 2400 kg. 2400 / 3000 kg.
Volumen de Embarque: 8 m3 9 m3 10 m3 10 m3 11 m3 15 m3

Accesorios Estándar: Motor, Variador de Velocidad, Eodillo Anilox y Rodillo de Goma para Impresión, Manta Sinfin, Contador Digital con Sensor de Papel


VIDEO DE LA IMPRESORA DE DOS COLORES MODELO: FPM-72


Suajadora / Punzonadora de Platina de Servicio Pesado / Troqueladora para hacer cajas

Top



Presentaciones:

- Lubricación automática centralizada de aceite "One-Shot" para todos los engranajes de la máquina
- Protección de seguridad, sombra de seguridad, sensores, interruptores de límite
- Engranajes helicoidales principales de Acero con piñón de acero EN-31
- Engranaje principal helicoidal de accionamiento doble de acero EN-31
- Dispositivos de ajuste fino para el ajuste del registro y la igualación de presión con engranajes helicoidales (de acero).
- Ajuste arriba y abajo con leva excéntrica
- Construccion en placa de acero gruesa para una vida útil más larga, impresión perfectas y 2 mesas laterales
- Embrague y freno electromagnéticos con sistema eléctrico y tablero
- Chase de acero suave para colocar los troqueles rápidamente
- Bujes de bronce.
- Equipado con temporizador, contador digital, frenos, etc.
- Sistema de freno de pie móvil
- Ajuste de impresión a través de dos bujes excéntricos
- Embrague y freno electromagnéticos para eliminar la posibilidad de retraso entre accionamiento y frenado
- Dispositivo de sincronización dual para dar un período variable de medio a diez segundos
- Dos dispositivos de seguridad para PARAR el bloque móvil de inmediato y aislar el mecanismo de arranque


Especificaciones
:

Modelo: PPP-1 PPP-2 PPP-3 PPP-4 PPP-5 PPP-6 PPP-7
Muesca interna (Inside Chaser): 20” x 26” / 50 x 66 cm 20” x 30” / 50 x 76 cm 25” x 37” /  63 x 94 cm 32” x 42” / 81 x 106 cm  36” x 50” / 91 x 127 cm 42” x 62” / 106 x 157 cm  56” x 76” / 142 x 193 cm
Dimensiones de la platina: 23” x 29” / 58 x 73 cm 23” x 33” / 58 x 83 cm 28” x 40” / 71 x 101 cm 35” x 45” / 89 x 114 cm 39” x 53” / 99 x 134 cm 45” x 65” / 114 x 165 cm 59” x 79” / 150 x 200 cm
Impresionos por Hora: 2000 2000 1800 1500 1200 700 600
Motor: 3 HP 3 HP 5 HP 7.5 HP 7.5 HP 15 HP 15 HP
Peso Neto / Bruto Aprox.: 2500 / 2800 kg. 3000 / 3400 kg.  4000 / 4500 kg. 5000 / 5500 kg. 6500 / 7000 kg. 9500 / 10200 kg. 10200 /11000 kg.
Dimensiones Aprox.: 1.3 x 1.8 x 1.5 m 1.4 x 2.0 x 1.5 m 1.6 x 2.2 x 1.6 m 1.9 x 2.3 x 1.6 m 2.1 x 2.5 x 1.7 m 2.5 x 2.8 x 1.7 m 2.8 x 2.9 x 1.8 m
Volumen de Embarque: 3.5 m3 4.2 m3 5.7 m3 7.0 m3 9.0 m3 12.0 m3 15.0 m3


Accesorios Estándar:
Motor, sistema de lubricación one-shot, dos muescas (chasers) de acero, una placa de impresión y herramental

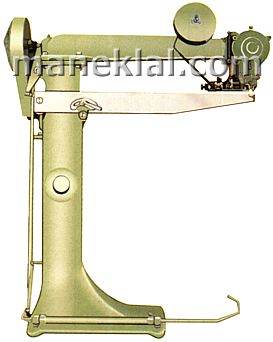

Máquina para Coser Cajas de Cartón con Alambre - Tipo Angular

Top



Especificaciones:

Modelo: BSM-20 BSM-30 BSM-36 BSM-42 BSM-48 BSM-52
Tamaño de la Máquina: 20” / 50 cm 30” / 76 cm 36” / 91 cm 42” / 106 cm 48” / 122 cm 52” / 132 cm
Produccion (puntadas/min): 350 350 350 350 350 350
Motor: 0.5 HP 0.5 HP 0.5 HP 0.5 HP 0.5 HP 0.5 HP
Peso Neto / Bruto Aprox.: 225 / 300 kg. 250 / 350 kg. 275 / 375 kg. 300 / 400 kg. 350 / 450 kg. 400 / 550 kg.
Volumen de Embarque: 0.5 m3 0.6 m3 0.7 m3 0.8 m3 1.0 m3 1.1 m3


Accesorios Estándar:
Motor, Polea y Bandas en 'V'
