Maquinaria para fabricar Chapas Onduladas / Hierro Corrugado / Calaminas - Tipo Barril

Change Language to English

Especificaciones:
Modelo: CSM-3660
Tipo del rodillo de Corrugación: Tipo Barril
Espesor de la chapa: 0.15 - 0.35 mm (Duro / Crudo)
Ancho de la chapa: 600 - 1250 mm
Largo de la chapa: 3660 mm (máximo)
Paso de la Corrugación: 76.2 +/- 1.0 mm
Profundidad de la Corrugación: 16 +/- 1.5 mm
Numero de Corrugaciones: según los perfiles mostrados
Velocidad de los rodillos: 14 a 15 m / minuto
Numero de chapas corrugadas juntas: 2 chapas de hasta 0.2 mm
Producción: 4000 chapas por 8 horas
Motor: 7.5 kW (10 HP)
Peso neto / bruto: 5000 / 6000 kilos
Dimensiones: 14' x 5' x 5'
Volumen del embarque: 14.20 m3

Perfiles de Corrugación
Accesorios Estándar: Motor eléctrico, dos rodillos de corrugación, dos rodillos para nivelar, bastidor de rodillos, mesa de alimentación y tablero de control eléctrico

Detalles de los partes de la maquina

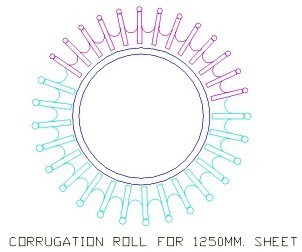

Rodillo de corrugación: 2 rodillos fabricados con tubo de acero suave, husillo y barras
Rodillos para nivelar: 2 rodillos fabricados con tubo de acero suave y husillo
bastidor de rodillos 4 bastidores fabricados con planchas de acero suave
Mesa móvil de alimentación: Fabricado con ángulos, planchas y ruedas de acero suave
Barra tirante 3
Bloque de cojinete: 8 bloques de hierro fundido con revestimiento de bronce fosforado
Sistema para ajuste de rodillos 2 juegos
Base fabricado con ángulos y planchas de acero suave
Pernos de anclaje: 10 pernos
Accionamiento Por motor eléctrico de 7.5 kW (10 HP) con caja de engranajes reductor
Tablero de control eléctrico: 1


VIDEO DE LA MAQUINA PRODUCIENDO CORRUGACIÓN GRANDE


VIDEO DE LA MAQUINA PRODUCIENDO CORRUGACIÓN PEQUEÑO

Ofrecemos también LÍNEA DE CORTADO A LA MEDIDA - Favor sigue este link para detalles

Ofrecemos también Máquina Conformadora de Rodillos para fabricar Calaminas - Favor sigue este link para detalles

A NUESTRA PÁGINA DE MAQUINARIA PARA PEQUEÑA Y MEDIANA INDUSTRIA
