Maquinaria continua para Trefilar / Estirado de Alambre

Change Language to English

Máquinas Trefiladoras de Servicio Pesado de Alta Velocidad

Presentaciones:
- El cuerpo de la máquina, el base, el tambor de estirar y caja de matriz para estirar fabricadas de hierro fundido de grano fino
- Provisión para circulación de agua para enfriamiento dentro de los tambores de estirar y caja de matriz para estirar
- Gusano y Engranaje (Tipo Greaves / New Allenberry) con el engranaje hecho de bronce fosforado, gusano y eje de acero EN, asegurando un funcionamiento silencioso y ahorro de energía

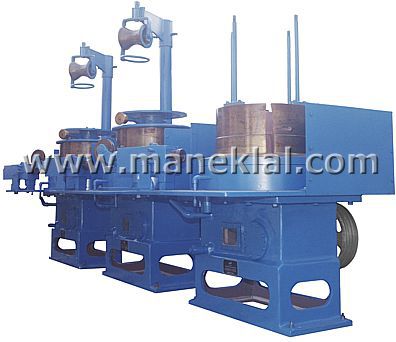

Máquinas Trefiladoras para Alambre Fino
Operación:
- Primero, el diámetro del frente del alambre para estirar esta reducido en la máquina Saca-Puntas. Este lado de alambre con diámetro reducido esta insertado en la matriz de la primera máquina trefiladora y está fijado en el tambor por el aparato para tirar alambre para empezar el estirado. Cuando la máquina esta arrancada el tambor gira y el alambre esta enrollada en el tambor. Este alambre pasa por la matriz que reduce el diámetro del alambre antes de enrollarlo en el tambor.
- El alambre trefilado está pasado por el aparato para estirar en continuo (lazo y polea) en la parte arriba de la máquina y insertado en la matriz de la siguiente máquina para estirarlo a un diámetro menor. Así, el alambre esta trefilado en continuo para llegar hasta el diámetro requerido.
- Cuando el tambor de la última máquina está lleno con el alambre la máquina está parado para sacar el alambre trefilado (Si uno no quiere parar la producción para sacar el alambre del ultimo tambor, se puede comprar la máquina Desenrollador Automática de alambre (Continuous Coiling Machine / Dead Coiler))
- Cuando un rollo de alambrón para trefilar esta para terminar, hay que soldar un otro rollo de alambrón al final del primero rollo con la máquina soldadora para poder seguir con el proceso de trefilación.
- En caso de que el alambre se corta por accidente, los extremos cortados también pueden ser soldados con la soldadora para seguir con el proceso de trefilación.


Máquinas Trefiladoras de Servicio Extra Pesado de Alta Velocidad
Especificaciones Generales:
Modelo: WD-810N WD-760N WD-660N WD-610N WD-560N WD-510N WD-455N WD-405N WD-305N
No. de Bloques: 1 a 8 1 a 8 1 a 8 1 a 8 1 a 8 1 a 8 1 a 8 1 a 8 1 a 9
Diámetro del Tambor: 810 mm (32") 760 mm (30") 660 (26") 610 (24") 560 (22") 510 (20") 455 (18") 405 (16") 305 (12")
Diámetro del Alambrón (mm): 12 10 8 6.35 / 6 / 5.5 5.5 3 3 3 1.8
Diámetro de Alambre Trefilado(mm): 5.5 4 3 2 2 1.35 1.35 1.35 0.7
Motor (HP): 60 / 50 / 40 60 / 50 / 40 50 / 40 / 30 50 / 40 / 30 40 / 30 / 25 20 / 15 20 / 15 20 / 15 10 / 7.5 / 5
Peso Aproximado (kg.): 1800 1700 1650 1600 1500 1000 900 750 550

Nota: Ofrecemos máquinas para trefilar alambre según el requerimiento del cliente

Máquina Trefiladora Pesada de 30" (750 mm) con una Matriz
Máquina Trefiladora con Tres Matrices / Tres Pisos

Máquina Trefiladora Pesada de 32" (810 mm) con Dos Matrices / Dos Pisos
Máquina Trefiladora con Dos Pisos y Rodillos Matador (Killing Rollers)
para trefilar alambre de medio / alto carbono

Equipo Estandar: Motores Eléctricos, Poleas, Bandas en 'V', Rieles de Motor, Aparatos para Estirar en Continuo, una bobina con base y aparato para tirar alambre para empezar el estirado.
Equipo Auxiliar: Máquina Saca-Puntas (adelgazador de alambre), Soldadora de Alambre, Tablero de Control Centralizado Eléctrico, Máquina Decapadora / Máquina para quitar rebaba del alambrón, Pedestal de Alambrón, Máquina Desenrollador Automática de alambre (Continuous Coiling Machine / Dead Coiler), Máquina para rectificar dados de trefilar, Horno para Recocer Alambre, Equipo para Fosfatado (Chemical Boraxing / Phosphating Plant)
Consumibles: Dados / Matrices de trefilar en Carburo de Tungsteno, Espigas de Diamante para rectificar dados, Pasta de Diamante para pulir dados, Lubricante / Polvo para trefilar alambre.



VIDEO DE LAS MAQUINAS TREFILADORAS DE ALAMBRE

Equipo Auxiliar: Máquina Desenrolladora Automática de alambre / Recogedor Estático (Continuous Coiling Machine / Dead Coiler)





- Para instalar con la máquina trefiladora final.

- Para des-enrollar alambre trefilado sin tener que parar las máquinas trefiladoras.

- Suministrado con motor eléctrico apropiado

Modelo: MCC-24

Especificaciones:
Modelo: MCC-12 MCC-22 MCC-24 MCC-32
Diámetro del Tambor de la Trefiladora: 12" (305 mm) 22" (550 mm) 24" (610 mm) 32" (810 mm)
Rango de diámetro de alambre: 0.7 a 1.9 mm 1.6 a 2.6 mm 1.6 a 3.2 mm 3.2 a 5.5 mm
Motor: 5 HP 20 HP 20 HP 30 HP
Velocidad: Fija (Opcional: Variable) Fija (Opcional: Variable) Fija (Opcional: Variable) Fija (Opcional: Variable)
Peso Neto / Bruto: 425 / 615 kg 2000 / 2500 kg 2000 / 2500 kg 2500 / 3000 kg
Dimensiones de la Caja: 1.5 x 1.1 x 2.1 m & 1.1 x 0.8 x 0.6 m 1.7 x 1.3 x 2.5 m & 1.2 x 1.0 x 0.8 m 1.7 x 1.3 x 2.5 m & 1.2 x 1.0 x 0.8 m 1.9 x 1.5 x 2.8 m & 1.3 x 1.1 x 0.9 m
Volumen de Embarque: 4 m3 7 m3 7 m3 10 m3

Modelo: MCC-12

VIDEO DEL DESENROLLADOR AUTOMÁTICO DE ALAMBRE / RECOGEDOR ESTÁTICO
Equipo Auxiliar: Máquina Saca-Puntas / Máquina Puntera / Empuntadora / Adelgazador de Alambre
- Esta máquina sirva para sacar puntas de alambres de materiales como acero suave, acero de alto carbono, aluminio, cobre, etc.
- Los rodillos de sacar puntos están hechos en la materia EN-31 y son afiladas. Las maquinas están motorizadas o operadas por mano.
- La máquina esta móvil con 4 ruedas

Especificaciones:


Modelo: WPM-10 WPM-15 WPM-20 WPM-25 WPM-25C
Largo x Diámetro del Rodillo: 100 x 70 mm 150 x 98 mm 200 x 98 mm 250 x 110 mm 250 x 110 mm
Diámetro de Alambre: 1 a 3 mm 2 a 8 mm 2 a 10 mm 3 a 12 mm 4 a 14 mm
Materia Ferrosos y No-Ferrosos Ferrosos y No-Ferrosos Ferrosos y No-Ferrosos Ferrosos y No-Ferrosos No-Ferrosos (Latón, Cobre)
Motor (HP) 1.0 3.0 3.0 5.0 7.5

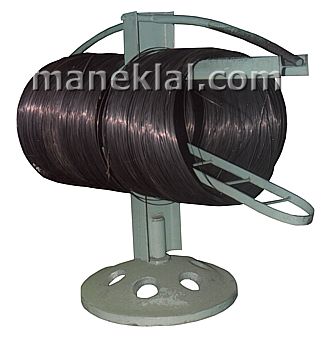

Equipo Auxiliar: Pedestal de Alambrón

- Pedestal de Alambrón fabricado en Acero Suave con dos brazos móviles.
- Para alimentar alambrón a la primera maquina trefiladora

Especificaciones:
Modelo: MPOF-2 MPOF-3 MPOF-4 MPOF-5
Capacidad Total: 2 Toneladas 3 Toneladas 4 Toneladas 5 Toneladas
Capacidad en cada Brazo: 1 Tonelada 1.5 Toneladas 2 Toneladas 2.5 Toneladas

Equipo Auxiliar: Máquina Decapadora / Decalaminadora / Máquina para quitar rebaba del alambrón


- Para instalar con la primera máquina trefiladora para quitar rebaba del alambrón antes de trefilarlo.


Especificaciones:

Modelo: MDS-1 MDS-2
Tipo: Ligero, Tipo Abierto Pesado, Tipo Armario
No. de Rodillos: 3 5

Equipo Auxiliar: Tablero de Control Eléctrico


- Apropiado para línea de múltiples bloques de trefiladoras.
- Suministrado con Voltímetro y Amperímetro para cada bloque / maquina trefiladora individual.
- Suministrado con Lampar Indicadora, Contador de Tiempo, Relai Auxiliar, Contactores, Relai de sobrecarga H.R.C., Fusibles, etc. - Montados sobre un armario fabricado en acero suave
Equipo Auxiliar: Máquina Soldadora a Tope

Especificaciones:
Modelo: MBWD-4 MBWD-6 MBWD-8 MBWD-15 MBWD-20 MBWD-35
Capacidad: 4 KVA 6 KVA 8 KVA 15 KVA 20 KVA 35 KVA
Capacidad de Soldar:
    Acero Suave / Bajo Carbono: 1 a 2.6 mm 1.2 a 4 mm 2 a 6 mm 3 a 12 mm 5 a 14 mm 8 a 16 mm
    Aluminio: 1 a 2 mm 1.2 a 3 mm 2 a 5 mm 3 a 11 mm 5 a 12 mm 8 a 14 mm
    Cobre: 1 a 2 mm 1.2 a 3 mm 2 a 5 mm 3 a 11 mm 5 a 12 mm 8 a 14 mm
    Acero de Alto Carbono: -- -- 2 a 4 mm 3 a 10 mm 5 a 11 mm 8 a 12 mm

Equipo Auxiliar: Máquina para rectificar dados / matrices de trefilar


- Para rectificar los dados de trefilar de carburo de tungsteno
- Suministrado con Mandril de 3 mandíbulas para agarrar los dados



Especificaciones:

Modelo: MDPM-1
Motor: 1.0 HP / 2800 rpm
Tamaño de Mandril: 5" (125 mm)

Equipo Auxiliar: Araña (Stripper / Spider)


- Para descargar alambre trefilado con un torno elevador


Equipo Auxiliar: Horno para Recocer / Destemplar Alambre:



Presentaciones:
- Horno de Foso Eléctrico
- Capacidad entre 600 kilos y 2 Toneladas (por carga de ciclo 6 horas)
- Temperatura: 900oC
- Cámara interior de acero inoxidable
- Cámara exterior fabricado de acero suave
- Suministrada con tablero de control

Especificaciones:
Modelo: MWAF-0.6 MWAF-1.0 MWAF-1.2 MWAF-1.5 MWAF-2.0
Capacidad por Carga: 0.6 Toneladas 1.0 Toneladas 1.2 Toneladas 1.5 Toneladas 2.0 Toneladas
Carga de Energía: 30 kW 48 kW 48 kW 72 kW 72 kW
Diámetro de trabajo: 3.5 pies 3.5 pies 3.5 pies 3.5 pies 3.5 pies
Altura de trabajo: 3.5 pies 5.0 pies 5.0 pies 7.0  pies 7.0  pies
Diámetro total: 6.5 pies 6.5 pies 6.5 pies 6.5 pies 6.5 pies
Altura total: 5.5 pies 6.5 pies 6.5 pies 9.0 pies 9.0 pies


Accesorios Estandar: Indicador de temperatura, manta de cerámica de lana de cer, portadores de elementos aislantes, elementos (Nichrome 80/20), Cámara interior de acero inoxidable 304L, Cámara exterior de acero suave, Ganchos de Carga / Descarga fabricada en acero suave, tablero de control eléctrico (con lámpara indicadora del horno, contactor de corte de aire, fusibles HRC, Interruptores de encendido / apagado, amperímetro, voltímetro, controlador de temperatura digital, termopar con cable)


VIDEO DEL HORNO PARA RECOCER ALAMBRE

Trefiladoras de Alambre Horizontal:

Presentaciones:
- Máquinas trefiladoras de alambre de tipo horizontal para estirar varillas de alambre de diámetro: 25 mm a 12 mm
- De Servicio Pesado con cuerpo fabricado en acero suave con caja y soporte.
- Tambores fabricados en hierro fundido graduado, endurecidos y rectificados con varillas de extensión, en diámetros entre 30" a 47" (760 a 1200 mm)
- Con caja de engranajes reductor tipo helicoidal


Especificaciones Generales:
Diametro del Tambor: 30" a 47" (760 a 1200 mm)
Diámetro del Alambrón: 12 a 25 mm
Diámetro de alambre trefilado: 11 a 24 mm
Distancia: Engranaje y Gusano: 500 a 1200 mm
Razón: Engranaje y Gusano: 1 : 30
Velocidad del Tambor: 8 a 15 rpm
Motor: 40 a 75 HP
Peso aproximado: 2500 a 4000 kg

Trefiladora de Alambre en Húmedo, para Alambre Fino:


Presentaciones:

- Disponible con 17 y 21 Matices
- Suministrado con 2 / 3 o 4 Poleas Escalonadas
- Matrices fijados por separado en frente de las poleas
- Maquina suministrada con Reductor y Motor
- Tambor final para Bobinar y Poleas Escalonadas accionadas por bandas


Applicaciones:

- Trefiladora Fina para Alambre Galvanizado, con entrada de calibre 17 / 18 (1.4 a 1.2 mm) y alambre trefilado hasta calibre 27 (0.4 mm)
- Apropiada tambien para treflar Alambre de Acero de Bajo Carbono, Recocido y Decapado

Especificaciones Generales:

Modelo: MWWD-27
Número de Dados de Trefilar: 17 / 21 Dados
Alambre de Entrada: 1.4 a 1.2 mm (Calibre 17 / 18)
Alambre Trefilado: hasta 0.4 mm (Calibre 27)
Número de Poleas Escalonadas: 2 / 3 / 4
Tambor Final para Bobinar: 200 / 250 mm (8” / 10”)
Motor Electrico: 25 HP / 30 HP
Peso Neto / Bruto: 1350 / 1650 kg
Dimensiones de las cajas: 1.5 x 1.4 x 2.5 m, 0.9 x 0.7 x 1.6 m, 1.1 x 0.6 x 0.6 m
Volumen de Embarque: 7.0 m3


Accesorios Estandares: Motor Electrico, Reductor, Tambor Final para Bobinar, Porta-Rollo

Accesorios Opcionales: Matrices / Dados para Trefilar

VIDEO DE TREFILADORA DE ALAMBRE FINO EN HÚMEDO

Equipo Auxiliar: Máquina de Encarretado para Enrollar Alambre en Bobinas:


Presentaciones:
- Devanado de bobina para enrollar / hacer carretes de alambre de acero suave o alambres galvanizados
- Cuerpo fabricado de acero suave
- Tornillo Traverse para bobinar en capas
- Bobina con reborde (flange) extraíble para facilitar la descarga de las bobinas


Especificaciones:
Modelo: BOW-1 BOW-2 BOW-3
Rango de diámetro de alambre: 1.6 a 2.6 mm 1.6 a 2.6 mm 1.6 a 1.7 mm
Diámetro Interior de la Bobina: 200 mm 110 mm 50 mm
Diámetro Exterior de la Bobina: 300 mm 150 mm 120 mm
Altura de la Bobina: 150 mm 50 mm 50 mm
Motor: 3 HP 3 HP 2 HP
Peso Neto / Bruto: 250 / 375 kg 200 / 275 kg 150 / 200 kg
Dimensiones de las Cajas: 1.2 x 0.9 x 1.2 m 1.1 x 0.9 x 1.1 m 1.0 x 0.9 x 1.1 m
Volumen del Embarque: 1.5 m3 1.2 m3 1.0 m3
Equipo Estándar: Motor Eléctrico, Arrancador, Bobina con reborde (flange) extraíble.
Equipo Opcional: Tablero de control en lugar de arrancador, Porta-Rollo o Desembobinador motorizado.

VIDEO DE LA MAQUINA DE ENCARRETADO PARA ENROLLAR ALAMBRE EN BOBINAS

Línea Típica Continua para Estirar Alambre con Cuatro Trefiladores
para trefilar alambre hasta 2 mm para hacer Clavos Puntas de Paris
de alambron de diámetro 6 mm o 5.5 mm

  Maquinas
1. Maquinas Trefiladoras, con 4 bloques en tándem (4 estaciones / tambores) de diámetro 24” (610 mm) con Matriz Simple, Alambrón para trefilar de 6 mm, Alambre Trefilado final de 2 mm en pasos múltiples, con los siguientes motores eléctricos - un 30 HP / 960 RPM, dos 25 HP / 1440 RPM y un 20 HP / 1440 RPM
2. Maquina Saca-Puntas (Puntera de Alambre), con motor de 3 HP / 960 RPM
3. Maquina Soldadora de 8 KVA
4. Maquina Decapadora / Maquina para quitar rebaba del alambrón
5. Maquina para Rectificar Matrices con motor de 0.5 HP
6. Tablero de Control Eléctrico para los 4 estaciones de maquinas trefiladoras
7. Opcional - Maquina Desenrollador Automática de alambre (Continuous Coiling Machine / Dead Coiler)
8. Un pedestal para Alambrón
  Dados / Matrices y Accesorios Recomendados
9. Dado / Matriz de Trefilar de Carburo Tungsteno de paleta 19 x 17 (50 unidades)
10. Dado / Matriz de Trefilar de Carburo Tungsteno de paleta 17 x 15 (210 unidades)
11. Espigas para rectificar dados / matrices (20 unidades)
12. Polvo Norbide (300 gms.)
13. Pasta de Diamante (5 Tubos)

Ofrecemos también BANCO DE ESTIRAR BARRAS / VARILLAS - Favor sigue este link para detalles
