Maquinaria para fabricar Clavos Punta de Paris / Alfiler de Paris

Change Language to English

Especificaciones de las Maquinas Claveras Video de nuestras Maquinas Clavadoras Planta Típica de fabricar 1.25, 3.0 y 5.0 Toneladas de Puntas Carta de Producción de las máquinas

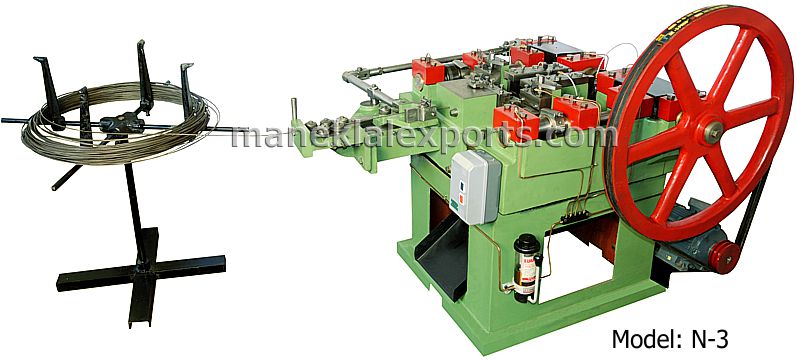

Máquina Clavera - Modelo: N-3

Especificaciones

Top

Modelo:

N - 1

N – 2

N - 3

N - 4

N - 5

N - 6

N - 8

Longitud del Clavo (Pulgadas):

0.5 - 1.5

0.5 - 2

0.75 - 3

1 - 4

2 - 5

3 - 6

3 - 8

Longitud del Clavo (Centímetros):

1.3 - 3.8 1.3 - 5.0 1.9 - 7.6 2.5 - 10 5.0 - 12.5 7.5 - 15 7.5 - 20

Diámetro de Alambre (SWG):

18 - 14

14 - 12

10 - 9

10 - 8

8 - 4

6 - 4

6 - 4

Diámetro de Alambre (mm):

1.22 - 2.03 2.03 - 2.64 3.25 - 3.66 3.25 - 4.06 4.06 - 5.89 4.88 - 5.89 4.88 - 5.89

Producción / minuto:

400 - 450

350 - 400

300 - 350

200 - 250

150 - 200

100 - 150

100 - 120

Motor (HP):

2

2

3

5

7.5

7.5

10

Peso Neto / Bruto (Kilos):

350 / 450 500 / 650 850 / 1050 1200 / 1550 1600 / 2400 1800 / 2600 2400 / 3200

Dimensiones (m):

0.85 x 0.85 x 0.90 1.05 x 1.05 x 1.02 1.20 x 1.20 x 1.10 1.35 x 1.25 x 1.10 1.50 x 1.50 x 1.16 1.80 x 1.90 x 1.40 2.15 x 1.96 x 1.38

Volumen del embarque (m3):

0.65 1.15 1.60 1.90 2.65 4.80 5.80

Máquina Clavera - Modelo: N-1

Máquina Clavera - Modelo: N-2

Máquina Clavera - Modelo: N-4

Máquina Clavera - Modelo: N-6

Máquina Clavera - Modelo: N-8
Accesorios Estándar: Motor Eléctrico, Arrancador, Bandas, Un juego de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora), Pedestal de Alambre y una bomba para lubricación operado a mano
Accesorios Opcional: Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)
Matriz para agarrar Herramientas para cortar Matriz encabezadora
Matrices redondas con 8 o 10 pares de ranuras para coger alambre Para hacer la punta y cortar el clavo formado. Se puede moler estos matrices para tener puntas de diferente tipo como Diamante, Escoplo, Redondo, Largo, Despuntado, etc. Para la formación de la cabeza de la punta
Puede formar cabezas planas o estirada sobre estos matrices

EQUIPO AUXILIAR:

Tambor para Pulir Clavos (suministrado con Motor Eléctrico, Arrancador y Bandas)

Modelo: No. 1

Modelo: No. 2

Modelo:

No. 1

No. 2

Numero de Tambores:

Uno

Dos

Motor (HP):

2

3

Producción / Carga (kilos):

100

200

Tiempo por carga (min.):

30 a 40

30 a 40

Peso Neto / Bruto (kilos):

250 / 400 500 / 800
Dimensiones (m): 1.60 x 1.20 x 1.30 2.80 x 1.25 x 1.45

Volumen del Embarque (m3):

2.50 5.00
Rectificadora de Matrices y Herramientas
(suministrado con Motor Eléctrico, Muelas y Pedestal)


Modelo

NCG-4

Motor (HP / RPM):

1 / 2800

Numero de Muelas:

4

Peso Neto / Bruto con pedestal (kilos):

150 / 200

Dimensiones (m): 1.30 x 0.75 x 0.55

Volumen del Embarque (m3):

0.55

VIDEOS DE NUESTRAS MAQUINAS CLAVERAS

Top


VIDEO DE LAS MAQUINAS CLAVERAS MODELOS: N-1 a N-8

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-1

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-2

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-3

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-4

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-6

VIDEO EN DETALLE DE LA MAQUINA CLAVERA MODELO: N-8

VIDEO DE UNA FABRICA DE CLAVOS USANDO NUESTRAS MAQUINAS CLAVERAS

OFRECEMOS MAQUINARIA PARA ESTIRAR ALAMBRE PARA LAS PUNTAS EN VARIOS DIÁMETROS A PARTIR DE BARRAS DE 6 mm o 5.5 mm. PARA DETALLES SOBRE ESTE TIPO DE MAQUINARIA FAVOR SEGUIR ESTE LINK

Planta Típica de Fabricar Puntas

Top

Capacidad de fabricar 1.25 Toneladas de puntas en una hornada de 8 horas:

No.

Descripción

Cantidad

1.

Máquina Clavera Modelo: N-1

02 nos.

2.

Máquina Clavera Modelo: N-2

01 no.

3.

Máquina Clavera Modelo: N-4

01 no.



Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)



4.

Para Modelo: N-1 (Juegos)

10

5.

Para Modelo: N-2 (Juegos)

05

6.

Para Modelo: N-4 (Juegos)

05



Equipo Auxiliar



7.

Rectificadora para Matrices y Herramientas:

01 no.

8.

Tambor para Pulir Clavos - Un Tambor - Modelo No. 1

01 no.

Capacidad de fabricar 3 Toneladas de puntas en una hornada de 8 horas:

No.

Descripción

Cantidad

1.

Máquina Clavera Modelo: N-2

02 nos.

2.

Máquina Clavera Modelo: N-4

01 no.

3.

Máquina Clavera Modelo: N-6

01 no.



Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)



4.

Para Modelo: N-2 (Juegos)

10

5.

Para Modelo: N-4 (Juegos)

05

6.

Para Modelo: N-6 (Juegos)

05



Equipo Auxiliar



7.

Rectificadora para Matrices y Herramientas:

01 no.

8.

Tambor para Pulir Clavos - Dos Tambores - Modelo No. 2

01 no.

Capacidad de fabricar 5 Toneladas de puntas en una hornada de 8 horas:

No.

Descripción

Cantidad

1.

Máquina Clavera Modelo: N-2

04 nos.

2.

Máquina Clavera Modelo: N-3

03 no.

3.

Máquina Clavera Modelo: N-4

01 no.

4.

Máquina Clavera Modelo: N-6

01 no.



Juegos adicionales de Herramientas (matriz para agarrar, herramientas para cortar y Matriz encabezadora)



5.

Para Modelo: N-2 (Juegos)

20

6.

Para Modelo: N-3 (Juegos)

15

7.

Para Modelo: N-4 (Juegos)

05

8.

Para Modelo: N-6 (Juegos)

05



Equipo Auxiliar



9.

Rectificadora para Matrices y Herramientas:

01 no.

10.

Tambor para Pulir Clavos - Dos Tambores - Modelo No. 2

02 nos.


Carta de Producción
Para Maquinas de Alta Velocidad para producción de Puntas de Paris
Producción en kgs. por Maquina en 8 Horas

Top

MODELO N - 1

Diámetro del Alambre Longitud del Clavo
  0.50"   0.75" 1.00" 1.25" 1.50"
Calibre 18 (1.22 mm) 20 kg. 30 kg. 40 kg. 50 kg. 60 kg.
Calibre 17 (1.42 mm) 25 kg. 40 kg. 52 kg. 68 kg. 80 kg.
Calibre 16 (1.63 mm) 28 kg. 42 kg. 56 kg. 70 kg. 90 kg.
Calibre 14 (2.03 mm) 50 kg. 75 kg. 100 kg. 125 kg. 150 kg.

MODELO N - 2

Diámetro del Alambre Longitud del Clavo
1.00" 1.25" 1.50" 1.75" 2.00"
Calibre 14 (2.03 mm) 90 kg. 110 kg. 130 kg. 175 kg. 200 kg.
Calibre 12 (2.64 mm) 175 kg. 200 kg. 225 kg. 262 kg. 300 kg.

MODELO N - 3

Diámetro del Alambre Longitud del Clavo
2.00" 2.25" 2.50" 3.00"
Calibre 10 (3.25 mm) 275 kg. 325 kg. 375 kg. 425 kg.
Calibre 9 (3.66 mm) 350 kg. 400 kg. 450 kg. 550 kg.

MODELO N - 4

Diámetro del Alambre Longitud del Clavo
2.00" 2.50" 3.00" 4.00"
Calibre 10 (3.25 mm) 200 kg. 250 kg. 300 kg. 500 kg.
Calibre 9 (3.66 mm) 300 kg. 400 kg. 500 kg. 700 kg.
Calibre 8 (4.06 mm) 400 kg. 500 kg. 600 kg. 800 kg.

MODELO N - 5

Diámetro del Alambre Longitud del Clavo
2.00" 3.00" 4.00" 5.00"
Calibre 8 (4.06 mm) 350 kg. 550 kg. 700 kg. 900 kg.
Calibre 6 (4.88 mm) 500 kg. 850 kg. 1100 kg. 1300 kg.
Calibre 4 (5.89 mm) 750 kg. 1100 kg. 1600 kg. 1800 kg.

MODELO N - 6

Diámetro del Alambre Longitud del Clavo
3.00" 4.00" 5.00" 6.00"
Calibre 6 (4.88 mm) 750 kg. 1000 kg. 1200 kg. 1500 kg.
Calibre 4 (5.89 mm) 850 kg. 1100 kg. 1400 kg. 1600 kg.

MODELO N - 8

Diámetro del Alambre Longitud del Clavo
3.00" 4.00" 5.00" 6.00" 8.00"
Calibre 6 (4.88 mm) 700 kg. 900 kg. 1100 kg. 1300 kg. 1600 kg.
Calibre 4 (5.89 mm) 900 kg. 1000 kg. 1200 kg. 1400 kg. 1700 kg.


Máquina Clavera - Modelo: N-4

Máquina Clavera - Modelo: N-8
