Taladradora horizontal Accionado por engranajes para taladrar, perforar, cepillar, fresar, etc.

Change Language to English


Presentaciones:
- Carrera de la mesa longitudinal y transversal, Carrera vertical del cabezal y Soportes para taladrar con movimientos rápidos y avances manuales
- Según la carta de ensayo de Dr. Schlesinger’s la precisión de la maquina es 'Grade 1'
- Provisión especial para alinear la mesa giratoria perfectamente a ángulo recto
- Facilidad de garra de seguridad para desembragar mecanismo de cepillar, mecanismo de cursor transversal, movimiento de la mesa circular y movimiento longitudinal del husillo
- Guía proveído para soportar el husillo y controlar vibración
- Ajusto de la altura del cabezal de taladrar a mano con una rueda colocada al extremo del motor de caja de engranajes de avance
- Para engrane seguro de la velocidad y el avance una palanca operada a mano esta fijado al motor de cabezal y la caja de engranajes de avance respectivamente
- Control centralizada para facilidad en operación



Especificaciones (en mm):



Modelo:

HBM-65

HBM-80

HBM-100

HBM-110

HBM-125

HBM-150

Diámetro del husillo:

65

80

100

110

125

150

Ahusado Morse:

MT-4

MT-5

MT-6

MT-6

MT-6

MT-6

Movimiento máx. longitudinal del husillo:

410

510

510

510

600

800

Numero de velocidades del husillo (nos.):

9

9

9

9

9

9

Limites de velocidades del husillo (RPM):

20 - 300

15 - 300

15 - 300

15 - 250

15 - 250

15 - 250

Avances del husillo longitudinal (nos.):

9

9

9

9

9

9

Alto del eje de husillo de la mesa (máx. / min.):

800 / 20

925 / 25

1000 / 35

1100 / 35

1250 / 35

1500 / 50

Dimensiones de la mesa rotativa:

880 x 1050

900 x 1105

1030 x 1375

1100 x 1450

1225 x 1675

2000 x 1500

Diámetro del cabezal de refrentar:

450

505 555 600 650

700

Transverso longitudinal de la mesa:

1500

1625

1775

1925

2050

2225

Movimiento transversal de la mesa (máx.):

910

1000

1100

1300

1550

2000

Distancia máx. entre 'Stay Bearing' y cabezal de refrentar:

2150

2400

2690

2800

2950

3400

Avance lateral longitudinal de la mesa (Inclusive un Rápido):

10

10

10

10

15

15

Avance trasversal de la mesa (Inclusive un Rápido):

10

10

10

10

15

15

Avance del cabezal vertical (Inclusive un Rápido):

4

4

4

4

15

15

Avance automático de la mesa rotativa (Inclusive un Rápido):

10

10

10

10

15

15

Motores Eléctricos (HP):

3 & 2

5 & 2

7.5 & 2

10 & 3

12.5 & 5

15 & 3

Peso Neto (Kilos)*:

7500

8500

9800

11000

16500

20000

Dimensiones de la maquina (m):





4.7 x 2.0 x 2.8

5.0 x 2.1 x 2.9

5.3 x 2.2 x 3.0



Volumen del Embarque (m3):





26.50

30.50

35.00



* Nota: Las Máquinas están embarcadas sin embalaje en un condenador abierto (Open Top).


Equipo Estándar: Dos motores eléctricos, Tablero de control, Cabezal de refrentar con poste porta-herramienta, Dos bombas para lubricación, Cinco interruptores limitadores, Una cubierta telescópica de acero, Una barra taladradora para mandrinar, Una guía para controlar vibración en el eje, Lectura con escalas y vernier para eje X-Y-Z, Manivelas.

Equipo Opcional: Accesorio para roscar, Accesorio para fresar, Accesorio para perforar cónico, Bomba eléctrica para enfriamiento, Centro giratorio para 'Boring Stay' con un mandril de 3 bocas de tamaño 6", Indicadores de cuadrante (tres piezas), Lectura Digital (DRO) en 2 ejes o 3 ejes


Accesorio para Fresar

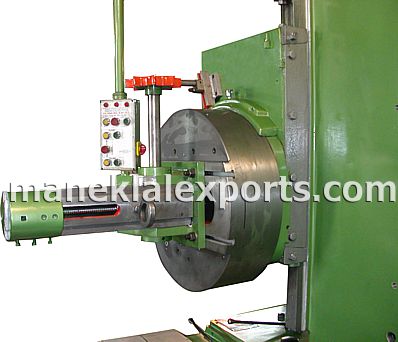

Accesorio para Perforar Cónico
